分體式熱流道安裝進程

2020-04-28 17:45:32

次

熱流道分流板的安裝工藝：

（1）將流道阻塞7壓入熱流道板10，找正方向後裝入止轉銷2防轉，然後用壓緊螺釘3壓緊阻塞，並用O型金屬密封圈防止熔體走漏。

（2）將澆口噴嘴1和支承墊15安裝在定模板14中，以定模板平麵為基準查驗一切噴嘴安裝平麵的高度是否共同，如不共同，按最小值進行修磨，允差為（0.01mm.）

（3）試裝熱流道板，查驗熱流道板和止轉銷2徑向和軸向是否有必要的間隙A和B.

（4）用螺栓將墊板框12固定在定模板14上。

（5）以墊板框12上平麵為基準，修配一切的承壓圈6，使其高度共同，並與墊板框上平麵有間隙C.

（6）將幹流道噴嘴9旋入熱流道板10.

（7）緊固定模固定板。

熔體走漏是熱流道模具常見的故障和失效方式。操作方法不當、密封規劃和安裝工藝是形成熔體走漏的直接原因。因此，在操作上應嚴厲按設定的工藝參數進行操作，時刻留意工藝參數的變化，對操作人員進行必要的技術培訓，做到定人定崗。在規劃上應正確選擇熱流道板的密封方式，並準確核算熱膨脹量。在安裝時按正確的安裝次序，精確查驗關鍵部位的安裝精度，嚴厲按設定的間隙量進行安裝。雖熱流道模具漏料的原因多種多樣，但隻要在操作、規劃、零件加工和模具安裝過程中嚴厲按規劃規範，熔體走漏問題是完全可防止的。

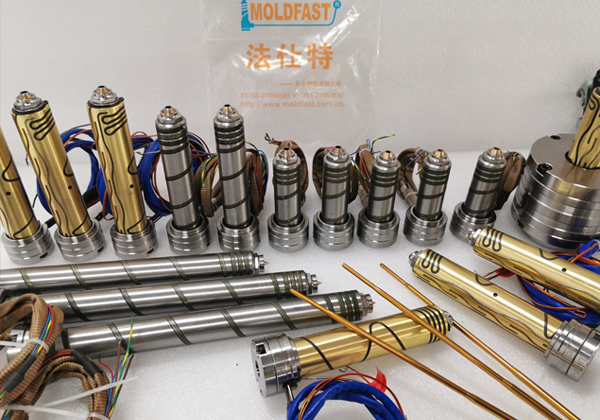

針閥熱流道係統
